潤達給大家講解一下套筒補償器的結構組成
2018-5-16 10:50:03??????點擊：

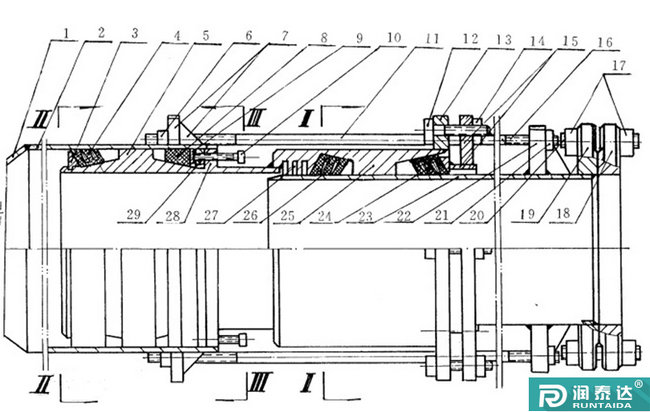

套筒補償器從外觀上看沒有多大的技術難度。一些不了解產品的客戶覺得套筒補償器的價格普遍的高。從樣子上看沒有那么大的價值。這里潤達告訴大家套筒補償器的技術要求非常的高，屬于定制件。一套產品一套工藝說的就是套筒補償器的情況。潤達給大家講解一下套筒補償器的結構組成（如圖所示）。
雙向套筒補償器，由左端套管2、左端芯管5、右端套管25、右端芯管23、左端內密封圈4、左端外密封圈8、右端內密封圈26、右端外密封圈24及連接緊固件構成，其特征在于：左端套管2的內圓和左端芯管5的外壁凸起的兩側之間各有一個圓環狀楔錐形空間，右端套管25的內部凸起的兩側和右端芯管23的外圓之間也各有一個圓環狀楔錐形空間，其各自的圓環狀楔錐形空間內，分別裝有于其相匹配的圓環狀楔錐形的左端內密封圈4、左端外密封圈8、右端內密封圈26、右端外密封圈24。2、根據權利要求1所述的一種雙向套筒補償器，其特征還在于用于密封的左、右兩端的內、外密封圈可以是實芯的，也可以是虛芯的，即在密封圈的圓環狀楔錐體的中間開有“V”字型圓環狀構槽，其溝槽可以是一個，也可以是多個，內、外密封圈可以同時用實芯的，也可以同時用虛芯的，也可以混用。
