怎樣避免金屬波紋補償器在管網中的共振問題

2016-11-30 8:54:59??????點擊:

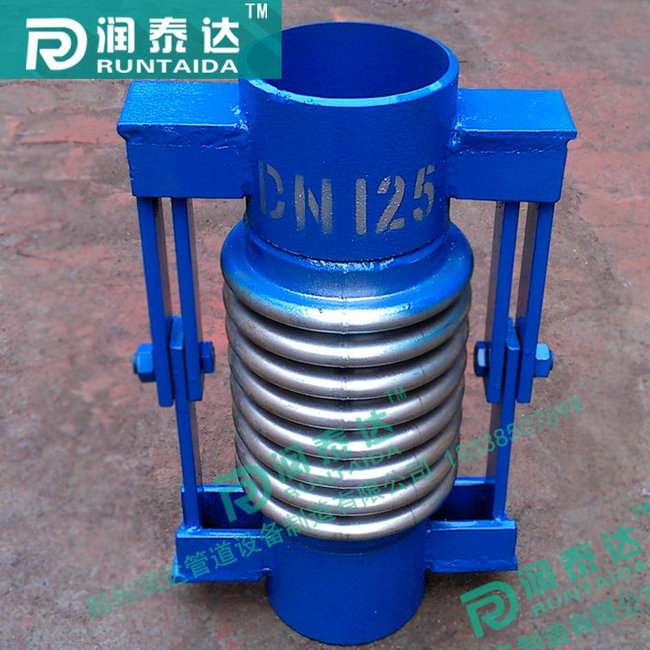

金屬波紋補償器在管網中也起到減震的作用。但當其自振頻率與系統中任一振動頻率相同或相近時,會誘發共振,導致波紋管壽命的劇烈下降。研究波紋管的自振頻率,使之系統振動頻率分開,可避免發生共振。

1)補償器自振頻率的計算  補償器在實際使用中,大多為水平或垂直安裝,可能使波紋管承受軸向振動或橫向振動。其自振頻率需分別加以計算。

2)裝有金屬波紋補償器每戶的防振措施

裝有補償器管系的防振是十分復雜的工程問題。原則上應使波紋管的自振頻率、機器的激發頻率、氣柱的固有頻率三者避免重合,一般措拖如下。

①改變波紋管自身的尺寸、材料、溫度、端部條件和預變形等,調整補償器的自振頻率。

②采用增添管道支承的方法改變管系的固有頻率。

③通過改變管長來改變氣柱的固有頻率。

須注意,由于壓力脈沖能通過流動介質傳遞到補償器以外的地方,因此,當系統的振動是由壓力脈沖引起時,不能用設置補償器、增添管道支承和捆綁加固的方法來消除,應考慮裝設緩沖器和減振器,以使低頻高幅振動轉換為不太劇烈的較高頻和較低振幅的脈沖。

金屬波紋補償器可以在高頻、低幅的振動場合下使用,但不適用于低頻、高幅振動的場合,例如活塞式壓縮機、柴油機等引起的振動,因為這種振動會增加補償器的最大應力。在滿足內壓的情況下,波紋管的壁厚宜取小值,以降低固有頻率,增加柔性,減輕負荷。

在有機器振動的管道上裝設補償器時,應使補償器的一端盡量靠近機器,而與補償器另一端連接的管道,應盡可能在靠近補償器的地方固定。因為固定點如離補償器太遠,則使補償器與固定點之間的管成了懸壁梁,這樣不但不能吸收振動,還會增加了的振動,縮短其壽命。

當流速很高時,在波紋管內形成的湍流,或在波紋管上游形成的紊流均可引發振動。為消減振動,應在波紋管內設置內置套筒。
