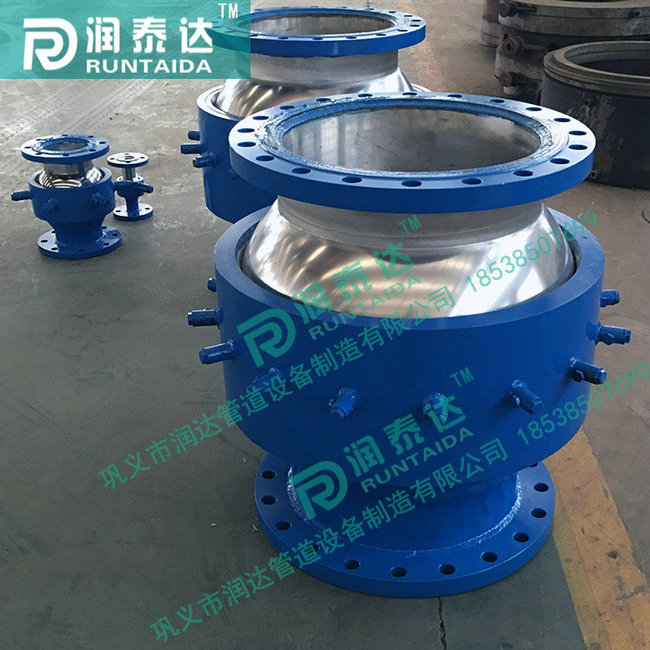

不銹鋼波紋補償器力學原理
不銹鋼波紋補償器力學原理
不銹鋼波紋補償器在各個國家的標準設計中都是采用了不銹鋼金屬波紋管材料的力學方法來建立之間的力學模式。
這種模式我們通常將其視為曲梁和環板,通過簡單的計算和引用一定的修正系數后對簡化的公式再進行修正.
在對波紋補償器穩定性方面的要求,主要是利用了壓桿穩定性理論然后推廣到簡體的穩定性,之后又推廣到了金屬波紋管的穩定性。但是因為金屬波紋補償器的結構比較特殊,有時也會出現失穩的現象。
不銹鋼波紋補償器的失穩形式主要有平面失穩和柱面失穩兩種形式。
平面失穩是說在一個或者多個波紋管的平面發生的移動或偏轉,波紋的平面不再和金屬波紋管的軸線保持垂直或出現傾斜的現象。
平面失穩主要是由于不銹鋼波紋補償器的徑向彎曲應力過大引起的。在工程上可以將其力學波形看成半個波紋兩端固支并承受均布壓力載荷的直梁。
根據極限分析設計原則,當兩端的虛擬應力達到材料屈服強度的1.5倍時,即形成塑性鉸,出現平穩失衡,此時的壓力即為平面失穩的面失穩壓力。
柱面失穩指波紋管的中部整體側向偏移。
